Divizorul cu tambur in 3 căi este special conceput pentru a împărți un flux de deșeuri în 3 fluxuri separate de deșeuri.
Divizorul cu tambur in 3 căi este special conceput pentru a împărți un flux de deșeuri în 3 fluxuri de deșeuri.
Divizorul cu tambur in 3 căi este special conceput pentru a împărți un flux de deșeuri în 3 fluxuri de deșeuri, intr-o fracție ușoară, una medie si una ușoară. Echipamentul este realizat pentru mai multe dimensiuni de deșeuri și avand lățimea transportorului incepand de la 1200 mm si până la 2000 mm. Echipamentul poate manipula fluxuri de deșeuri de până la 70 t/h (250 kg/m3). Rezultatul separării nu este la fel de precis ca in cazul separatorului cu tambur in 3 căi. Unitatea este compactă și poate fi ușor integrată într-o instalație de tratare a deșeurilor. Camerele de separare, racordurile de suflare și capacitatea de aer sunt complet reglabile.

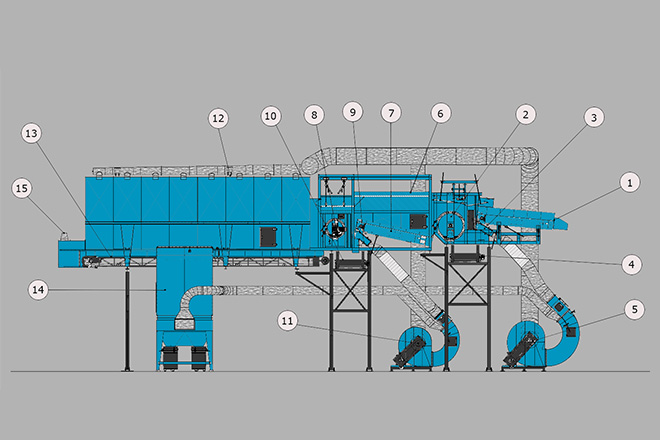

1. Banda de accelerare 2. Tambur rotativ 3. Racord suflare 4. Transportor fractie grea 5. Ventilator 6. Camera de expansiune 7. Transportor camera de expansiune 8. Al doilea tambur rotativ 9. Al doilea racord de suflare 10. Transportor fractie medie 11. Al doilea ventilator 12. A doua camera de expansiune 13. Transportor pentru a doua camera de expansiune 14. Filtru de praf 15. Punct extractie praf
După ciurul cu transportorul de alimentare al separatorului, fractia de intrare va fi preluata de o banda de accelerare rapida (1). Transportorul este reglabil într-o poziție orizontală și verticală și în unghi. Vă sfătuim să alimentati transportorul printr-un convertizor de frecvență, astfel încât viteza să poată fi reglată între 1 - 2,2 m/sec.
Sub transportor este instalat un racord de suflare (3). Racordul de suflare este reglabil pe orizontală, verticală și în unghi. Pentru reglarea debitului de aer, racordul de aer este executat cu 2 supape de reglare a aerului și care pot fi reglate în unghi.
Banda de accelerare este conectata etans la o camera de separare (2) cu tambur rotativ metalic masiv, avand un diametru de 1000 mm. În camera de separare, utilizând capacitatea de suflare a gurii de aer și capacitatea de aspirație de deasupra tamburului de separare, fractia grea este separata de fractia medie și de cea ușoară. Etansarea camerei de separare poate fi reglata pe inaltime.
Atât intrarea, cât și distanța față de tambur până la canalul de evacuare spre camera de expansiune (6), pot fi ajustate în înălțime și în unghi. În lungul frontului tamburului, fractia grea este descărcată, prin intermediul unei palnii pe un transportor de descărcare (4). În camera de separare fractia mijlocie și cea ușoară este suflată și extrasă peste tambur și descărcată în prima cameră de expansiune (6). În această cameră de expansiune, aerul este separat de fractia mijlocie și cea ușoară. Sub camera de expansiune, un transportor de descărcare transportă fractia mijlocie și fractia ușoară către un al doilea separator cu tambur. Acest separator constă, de asemenea, dintr-un tambur de separare de 650mm (8) și un racord de suflare (9).
Fractia medie mijlocie este, prin intermediul unei palnii, descărcată pe un transportor de descărcare (10). Atât intrarea, cât și distanța față de tambur până la canalul de evacuare spre camera de expansiune (6), pot fi ajustate în înălțime și în unghi. Fractia ușoară este separată în camera de separare și este suflată și extrasă peste tambur și descărcată în a doua cameră de expansiune (12). Sub această cameră de sedimentare este montat un transportor de evacuare (13).
Pentru a crea un flux de aspirație deasupra tamburului de separare, ambele camere de expansiune sunt executate cu 2 conducte de extracție care sunt conectate prin două conducte de aspirație la două ventilatoare (5 și 11). Un ventilator pentru fiecare separator. Ventilatoarele extrag 100% aerul din cele două camere de expansiune. În ventilatoare aerul este separat într-un flux de aer cu praf de aprox. ± 20% și un debit de aer de suflare de ± 80%. Utilizand fluxul de aer de suflare, fractia este împinsă împotriva și peste tamburul de separare.
Debitul de aer (20%), care conține praful, este descărcat în filtrul de praf (15). Ventilatoarele (5 și 11) sunt executate cu două supape de reglare sau vor fi alimentate prin intermediul variatoarelor de frecventa. Astfel se determină cantitatea de aer care este introdusă în racordurile de aer (3 și 9) și cantitatea de aer care trebuie evacuată în filtrul de praf (14). Folosind aceste posibilități și reglajele asupra benzii de accelarare al separatorului cu tambur și posibilitățile de reglare pe al doilea separator cu tambur, divizorul cu 3 căi poate fi reglat cu ușurință pentru diferite debite de intrare și dimensiuni ale fracțiilor. Ventilatoarele speciale (5 și 11) permit instalatiei să funcționeze cu un filtru de praf relativ mic, datorită circulației a ± 80% din capacitatea totală a aerului.
