Separatoarele cu tambur Walair sunt utilizate în industria de reciclare pentru a împărți / separa un flux de deșeuri în alte două fluxuri separate - o fracție grea și una ușoară.
Separatoarele cu tambur Walair sunt fabricate în mai multe dimensiuni constructive, in timp ce ventilatoarele separatoarelor sunt fabricate avand capacități de la 12.000 m3/h până la 45.000 m3/h. Tamburii de separare sunt fabricati avand diametre de 1000 mm și 650 mm. Lățimea transportorului separatorului poate fi de la 1200 mm până la 2000 mm. Echipamentul poate gestiona fluxuri de deșeuri de până la aprox. 70 t/h (250 kg/m3).

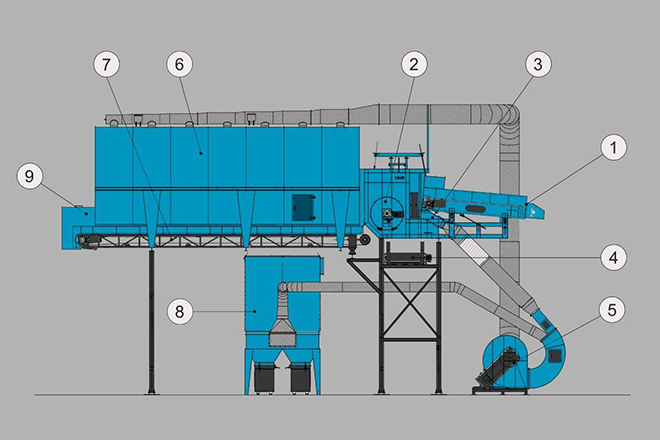

1. Banda de accelerare 2. Tambur rotativ 3. Racord suflare 4. Banda transportoare fracție grea 5. Ventilator separator 6. Camera de expansiune 7. Banda de evacuare a camerei de expansiune 8. Filtru de praf 9. Camera de expansiune pentru îndepărtarea prafului.
În spatele transportorului de alimentare separator se introduce o banda de accelerare, care transportă fractia de intrare în separatorul cu tambur (1). Trebuie să aveți grijă sa montati un convertizor de frecvență, pentru a regla viteza benzii de accelarare între 80 - 120 mtr/min.
Transportorul este reglabil pe orizontală, verticală cat și într-un unghi. Sub transportor este instalată un racord de suflare (3). De asemenea, racordul de suflare este reglabil în poziție orizontală, verticală și în unghi. Pentru reglarea debitului de aer, racordul de suflare este executat cu 2 supape de reglare a aerului. În spatele transportorului de alimentare se află o cameră de expansiune cu un tambur rotativ (2) avand un diametru de 1000 mm.
În camera de expansiune, utilizând capacitatea de suflare a gurii de suflare și capacitatea de aspirație de deasupra tamburului de separare, fractia grea și cea ușoară vor fi separate. Ambele intrari, pe distanța dintre tambur si palnia de varsare din camera de expansiune (6), pot fi reglate pe înălțime.
Pe partea frontală a tamburului, fractia grea este, prin intermediul unui palnii, descărcată pe un transportor de evacuare (4). Transportorul de descărcare nu face parte din livrarea noastră. Fractia mai ușoară este suflată peste tamburul de separare și descărcată în camera de expansiune (6). În această cameră de expansiune, aerul este separat de material.
Sub camera de sedimentare este instalat un transportor de evacuare. (7) Pentru a crea un debit de aspirație deasupra tamburului de separare, camera de expansiune este executată cu compartimente interne care sunt conectate prin intermediul a 2 tubulaturi de aspirație la un ventilator (5). Ventilatorul va aspira 100% din camera de sedimentare.
În ventilator aerul este separat într-un flux de aer cu praf de aprox. 20% și un flux de aer de aprox. 80% care se reutilizează pentru a sufla fractia împotriva și peste tamburul de separare. Debitul de praf de aer (20%), care conține praful, este preluat de un filtru de praf (8). Ventilatorul (5) este executat cu două supape de reglare. Aceste supape determină cantitatea de aer introdusă în racordul de aer (3) și cantitatea de aer care trebuie evacuată în filtrul de praf (8).
Folosind aceste posibilități și posibilitățile de reglare ale benzii de accelerare a separatorului cu tambur orizontal, vertical și în unghi, este posibilă reglarea echipamentului functie de fluxurile de intrare necesare și dimensiunile fracțiilor. Ventilatoarelor speciale (5) permit instalarea unui filtru de praf relativ mic de praf datorită recircularii partii celei mai mari din aer.
