Separatorul cu tambur in trei căi este utilizat în industria de reciclare separand un flux de deșeuri în 3 fluxuri diferite de deșeuri - o fracție grea, una mijlocie și una ușoară.
Separatorul cu tambur in trei căi este utilizat în industria de reciclare separand un flux de deșeuri în 3 fluxuri diferite de deșeuri - o fracție grea, una mijlocie și una ușoară. De exemplu, un flux de pietre, lemn și fracție ușoară.
Separatorul cu tambur in 3 căi este fabricat în mai multe dimensiuni, iar ventilatoarele sunt realizate avand capacități de la 20.000 m3/h până la 45.000 m3/h. Tamburii de separare sunt fabricati cu diametru de 1000 mm și 650 mm. Lățimea transportorului echipamentului se executa incepand cu 1200 mm si până la 2000 mm. Echipamentul poate gestiona fluxurile de deșeuri până la max. 70 tone/oră (250 kg/m3).

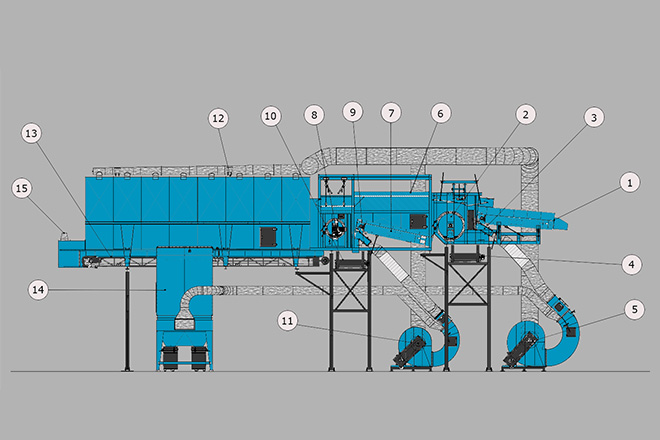

1. Banda de accelerare 2. Tambur rotativ 3. Racord suflare 4. Transportor fractie grea 5. Primul ventilator 6. Camera de expansiune 7. Transportor sub camera de expansiune 8. Al doilea separator cu tambur 9. Racord de suflare 10. Transportor fractie medie 11. Al doilea ventilator 12. A doua camera de expansiune 13. Transportor sub a doua camera de expansiune 14. Punct extractie praf 15. Filtru de praf
După ciurul cu transportorul de alimentare al separatorului, fractia de intrare va fi preluata de o banda de accelerare rapida (1). Transportorul este reglabil într-o poziție orizontală și verticală și într-un unghi. Vă sfătuim să alimentati transportorul printr-un convertizor de frecvență, astfel încât viteza să poată fi reglată între 1 - 2,2 m/sec. Sub transportor este instalat un racord de suflare (3). Racordul de suflare este reglabil pe orizontală, verticală și în unghi. Pentru reglarea debitului de aer, racordul de aer este executat cu 2 supape de reglare a aerului care pot fi reglate în unghi.
Banda de accelerare este conectata etans la o camera de separare (2) cu tambur rotativ metalic masiv, avand un diametru de 1000 mm. În camera de separare, utilizând capacitatea de suflare a gurii de aer și capacitatea de aspirație de deasupra tamburului de separare, fractia grea este separata de fractia medie și de cea ușoară.
Atât intrarea, cât și distanța față de tambur până la canalul de evacuare spre camera de expansiune (6), pot fi ajustate în înălțime și în unghi. În lungul frontului tamburului, fractia grea este descărcată, prin intermediul unei palnii pe un transportor de descărcare (4). În camera de separare fractia mijlocie și cea ușoară este suflată și extrasă peste tambur și descărcată în prima cameră de expansiune (6). În această cameră de expansiune, aerul este separat de fractia mijlocie și cea ușoară.
Sub camera de expansiune, un transportor de descărcare transportă fractia mijlocie și fractia ușoară către un al doilea separator cu tambur. Acest separator constă, de asemenea, dintr-un tambur de separare (8) și un racord de suflare (9). Fractia medie mijlocie este, prin intermediul unei palnii, descărcată pe un transportor de descărcare (10). Fractia ușoară este separată în camera de separare și este suflată și extrasă peste tambur și descărcată în a doua cameră de expansiune (12). Sub această cameră de sedimentare este montat un transportor de evacuare (13).
Pentru a crea un flux de aspirație deasupra tamburului de separare, ambele camere de expansiune sunt executate cu 2 conducte de extracție care sunt conectate prin două conducte de aspirație la două ventilatoare (5 și 11). Un ventilator pentru fiecare separator. Ventilatoarele extrag 100% aerul din cele două camere de expansiune.
În ventilatoare aerul este separat într-un flux de aer cu praf de aprox. ± 20% și un debit de aer de suflare de ± 80%. Utilizand fluxul de aer de suflare, fractia este împinsă împotriva și peste tamburul de separare. Debitul de aer (20%), care conține praful, este descărcat în filtrul de praf (15). Ventilatoarele (5 și 11) sunt executate cu două supape de reglare. Aceste supape determină cantitatea de aer care este introdusă în racordurile de aer (3 și 9) și cantitatea de aer care trebuie evacuată în filtrul de praf (15). Recomandam să alimentati ventilatoarele prin convertizoare de frecvență, astfel încât viteza aerului să poată fi reglata.
Folosind aceste posibilități și reglajele asupra benzii de accelarare al separatorului cu tambur și posibilitățile de reglare pe al doilea separator cu tambur, separatorul cu 3 căi poate fi reglat cu ușurință pentru diferite debite de intrare și dimensiuni ale fracțiilor. Ventilatoarele speciale (5 și 11) permit instalatiei să funcționeze cu un filtru de praf relativ mic, datorită circulației a ± 80% din capacitatea totală a aerului.
